一台设备、两个频段、三倍的享受!
宽带接收、双频段显示 IC-91AD/A 具有双频段显示接收能力。允许您同时接收两个频段(包括相同频段)。按住 [Main/Dual] 键,您可以开启双显功能,用力按键可激活VFO频道。 * 参见接收覆盖范围的技术指标。
大型点阵LCD液晶显示器 IC-91AD/A具有完全点阵LCD液晶显示器 (37.8×20毫米,11/2x25/32 英寸),能清晰地用两行来显示频率设置、数字及字符命名的频道、波段范围等。您可以在设置模式里选择字体尺寸的大小。另外,本机具有LCD和键盘的自动背光功能,提供高亮度照明,便于夜间操作。
简易频谱 扫描某个频段,不但可以听到音频信号,还可以在屏幕上看到简易的柱状频谱显示。这对于寻找新的信号和搜索干扰信号都是非常有用的。
5瓦大功率 ICOM独创的宽带功率放大电路和基本配置的锂离子电池组能够提供强劲的5W功率输出。基本配置的BP-217锂离子电池体积小、重量轻,操作时间大于5/4.5 小时*。 * 操作时间的条件标准是:VHF或UHF单一模式下,高功率发射:接收:待机的能效比= 1:1:8 |
键盘导航 键盘上的四指针方向键能够快速和直观的调取许多设置。双功能音量/频道调谐旋钮使您设置音量或频道非常方便。
外接DC直流电源接口 该接口允许您外接直流稳压电源(10–16V DC)。当使用ICOM的选购件CP-19R或OPC-254L时,可以在充电的同时操作使用IC-91AD/A。
内置 CTCSS/DTCS 编/解码器 亚音频CTCSS和数字亚音频DTCS用于访问中继台或用于音频静噪操作。当收发信机接收到了预置的亚音频时,提示音功能会发声提示。
其他功能
- 解除静噪功能,监听微弱信号。
- 防水结构,相当于日本工业标准4级。
- 自动电源开关功能和自动节电功能。
- 26 个存储区(组),用于选择存储区(组)和存储区(组)环链扫描。
- 10 个DTMF存储频道。
- 内置10dB衰减器。
- 总计1304个存储频道
|
D-STAR
让您拥有并掌握先进的数字技术!
D-STAR有效的DV数字语音+数据模式 IC-91AD* 用AMBE编解码器提供DV模式操作。传送数字话音的同时可以发送950比特/秒的数据。在DV模式下,当您接收调频模式或其他模式信号时,自动数字话音检测功能可以将工作模式改变到同一类的检测模式。 * 如果使用IC-91A,则选购件UT-121 是必须安装的。
单触式应答键 最新采用的单触式应答 [CALL RX->CS] 键能够记忆接收的呼叫信号。该功能可对呼叫台站作无打扰应答。另外,接收到的呼叫信号最多可以记忆20个以上。
内置语音记录装置和自动应答功能 内置的语音记录装置* 可以对接收的呼叫进行录音约30秒钟(或15秒钟× 2音轨,10秒钟×3音轨)。发射存储器可以录音留言10 秒钟,当接收到信息时呼叫并自动应答。(* 仅在DV模式下有效)

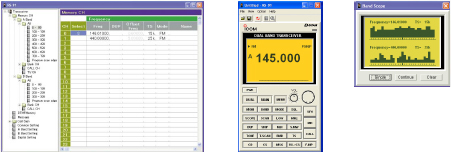

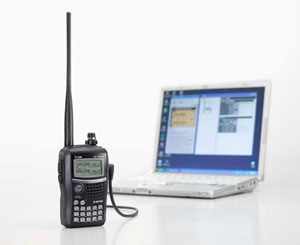

可选PC遥控功能 RS-232C接口电缆将电脑与IC-91AD/A连接起来时,可以用RS-91软件(选购件)控制IC-91AD/A* 的大多数功能。以DV 模式工作,您可以在电脑上发送和接收最大20个字符的短信息。 (* 模拟方式同样有效)
定位数据交换 当连接一个外部的GPS接收机(NMEA 0183格式)时,能发送和接收* 您自己的和其他台站的位置信息。根据设定,IC-91AD可以通过按PTT开关发送定位数据,也可以按预置的时间间隔(5秒钟~30 分钟)发送定位数据。 * 当没有连接外部GPS接收机时,仅能接收GPS数据。
通过D-STAR系统DX远程通信 D-STAR中继器可用于144MHz、440MHz,还可以跨段(144/440/1200MHz) 工作,并可以通过D-STAR系统实现远程长距离通信。 |
技术规格
版本 |
发射范围 |
接收(工作)范围 |
模式 |
IC-91AD/A 美国版本 |
144-148, 420-450*1 |
VFO A: 0.495-999.990*3
|
FM/WFM*4/AM*4 |
VFO B: 118-174, 350-470
|
FM/FM-N/AM*4/DV*5 |
IC-91A 韩国版本 |
144-146, 430-440 |
VFO A: 144-146, 430-440
|
FM/WFM*4/AM*4 |
VFO B: 144-146, 430-440
|
FM/FM-N/AM*4/DV*5 |
IC-91A 澳大利亚版本 |
144-148, 420-450*2 |
VFO A: 0.495-999.990
|
FM/WFM*4/AM*4 |
VFO B: 118-174, 350-470
|
FM/FM-N/AM*4/DV*5 |
IC-91AD/A 外销(出口)版本 |
137-174, 400-470*2 |
VFO A: 0.495-999.990
|
FM/WFM*4/AM*4 |
VFO B: 118-174, 350-470 |
FM/FM-N/AM*4/DV*5 |
*1 保证范围:144-148, 440-450MHz. *2 保证范围:144-148, 430-440MHz. *3 禁止接收并锁闭蜂窝网的工作频率。 *4 仅限于接收。 *5 当使用IC-91A时,必须安装选购件UT-121。
|
存储频道 |
: 1304频道(包括100个编程扫描边界和4个呼叫频道) |
工作温度 |
: -20℃ 到 +60℃ |
频率稳定度 |
: ±2.5ppm (-20℃ 到 +60℃) |
数字发射速率 |
: 4.8kbps |
话音编码速率 |
: 2.4kbps |
电源提供 外接直流电源
|
: 直流7.4V (用BP-217) ? 直流10-16V |
电流消耗(直流 7.4V时) |
: |
发射
接收
|
高功率(VHF/UHF)
FM (单音轨) DV (单音轨) FM/FM (双音轨) FM/DV (双音轨) |
2.1/2.2A 节电(能效=1:4)/额定输出/待机 65mA/220mA/100mA typ. 85mA/300mA/140mA typ. 75mA/260mA/130mA typ. 95mA/340mA/170mA typ. | |
调谐步进 (kHz) |
: 5*, 6.25*, 8.33*, 9*, 10, 12.5, 15, 20, 25, 30, 50, 100, 125, 200 * 在全波段或全模式下是无效的。 |
天线阻抗 |
: 50Ω(SMA型接口) |
尺寸(宽×高×深) |
:58.4×103×34.2 mm(不包括凸出部分) |
重量 |
: 300g(含天线和BP-217电池) |
输出功率 |
: 高功率 5W,低功率 0.5W |
杂波发射 |
: < -60dB |
最大频偏 |
: ±5.0/2.5kHz (FM宽带/窄带) |
外接麦克插头 |
: 3芯,直径 2.5 mm ,2kΩ |
中频 |
: |
VFO A(第1中频/第2中频) WFM(第1中频/第2中频/第3中频) VFO B(第1中频/第2中频) |
61.65MHz/450kHz (WFM除外) 59.25MHz/13.35MHz/1.95MHz 46.35MHz/450kHz | |
灵敏度 |
FM (12dB信噪失真比,3.5kHz偏差) |
? |
VHF (业余频段) |
0.14μV |
? |
UHF (业余频段) |
0.16μV |
? |
1.625-29.995MHz |
0.4μV |
? |
30.000-75.995MHz |
0.25μV |
? |
76.000-117.995MHz |
0.25μV |
? |
118.000-173.995MHz* |
0.18μV |
? |
174.000-259.995MHz |
0.32μV |
? |
260.000-349.995MHz |
0.32μV |
? |
350.000-469.995MHz* |
0.32μV |
? |
470.000-599.995MHz |
0.32μV |
? |
600.000-999.995MHz |
0.56μV |
? |
(* 业余频段除外) |
? |
WFM (12dB信噪失真比,52.5kHz偏差) |
? |
76.000-108.000MHz |
1μV |
? |
175.000-221.995MHz |
1.8μV |
? |
470.000-770.000MHz |
3.2μV |
? |
? |
AM (10dB信噪比,30%典型值) |
? |
0.495-4.995MHz |
1.3μV |
? |
5.000-29.995MHz |
0.56μV |
? |
118.000-136.995MHz |
0.5μV |
? |
222.000-246.995MHz |
0.79μV |
? |
247.000-329.995MHz |
1μV |
? |
? |
DV (误码率1%,4.8kbps) |
? |
VHF (业余频段) |
0.22μV |
? |
UHF (业余频段) |
0.22μV | |
选择性 |
: |
AM/FM Wide FM-Narrow, DV WFM
|
> 50dB > 45dB > 300kHz/-3dB < 700kHz/-20dB | |
杂波和图像抑制 |
: |
VHF (业余频段) UHF (业余频段) |
> 60dB > 50dB (IF > 60dB) | |
杂波辐射 |
: < -57dBm |
音频输出功率(直流7.4V) |
: 200mW(在10%失真、8Ω负载时) |
外接扬声器插头 |
: 2芯,直径3.5mm,8Ω | 以上技术规格如有变化将不另行通知,我公司恕不承担任何责任或义务。
基本配置的附件:(*根据版本有所不同)
- 电池组 (BP-217)
- 墙式充电器* (BC-167A/D)
- 天线 (FA-S270C)
- 皮带夹 (MB-107)
- 提绳
选购件 有些选购件在一些国家可能不能使用,请向您的供应商咨询。
- BP-217 锂离子电池
7.4V/1300mAh,输出功率为5W。 使用时间(5W): 144/440MHz频段为5小时/4.5小时, 50MHz频段约 6 小时。*
*使用时间是近似值,其条件是:高功率发射:接收:待机=1:1:8,20℃。
具有直流-直流变换器的点烟器电缆插头。 必须是直流10–16V。
- OPC-254L 直流电源连接线
用于连接外部直流电源,作为大功率输出,直流电压必须达到10–14V。 CP-12L点烟器电缆也同样有效。
|
