业余对讲机
IDAS系列

ID-1


点击看大图
ID-1
  D-STAR数字,支持上网,电子邮件收发,105 CH
类别: D-STAR 系列
点击放大图片

·产品描述

什么是D-STAR?

D-STAR是一套新型的无线电系统,它包括数字话音和数据通信。它通过连接微波中继和internet互联网形成一个大的广域无线电通信网。D-STAR系统为无线电通信界提供了一种新的功能和方案,有效提高了通信效率。


D-STAR系统可以干什么?

128kbps 数字数据 和 4.8kbps 数字话音通信

D-STAR系统不仅提供了数字话音功能(DV模式),同时也提供了数字数据(DD模式)通讯功能。它可以在128Kbps速率下,交换各种数据档案,比如图形、图像等。


您的话音和数据可以传输到比以前更远的地方

通过Internet和无线电台多重中继连接,您的通信可以到达世界任何地方。


提供internet应用服务

D-STAR系统采用TCP/IP协议,当它与PC电脑相连接时,即可浏览网页,收发e-mail等


无线上网功能

在D-STAR网络中任何地方,您只需一台电脑,即可使用浏览网页,发送E-mail,传输文本文件等服务


独立组网

在DD模式下,ID-1可以直接与另一个ID-1进行传输数据,不需要中继台


新增加紧急通讯功能

在户外,紧急通讯是十分重要的。您可以在边远地区通过ID-1发送图片和气象图。图像包括各种信息,对于气象警报.林场灾情分析等提供更加全面的信息。


D-STAR 中继系统

D-STAR中继系统可以有多种组网方式。比如与1.2GHz数字话音,数字数据,10GHz微波等。

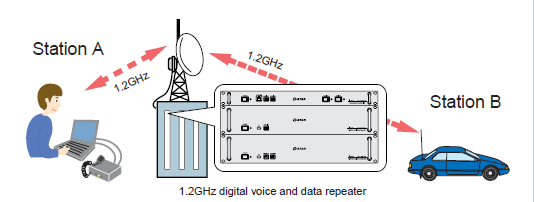

信号中继台

D-STAR中继台操作类似现有的模拟中继台。这是一个简单的1.2G波段收发中继台。

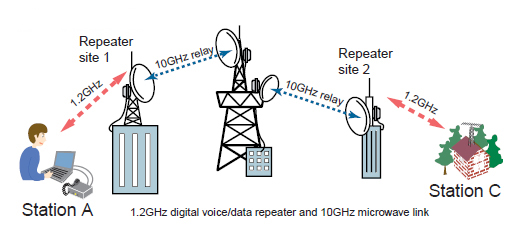

微波连接

当D-STAR中继台与10GHz微波连接,D-STAR系统转发一个接收数据信号到另一个中继台。

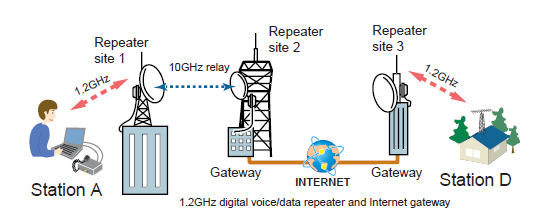

Internet网关

当D-STAR中继台与Internet网关相连接,D-STAR将通过Internet接收数据。 微波中继和Internet网关可以在同一网络中工作。所以您发送的信息可通过D-STAR发送到世界任何地方。

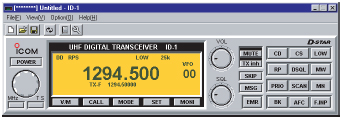

实现电脑完全控制

ID-1通过配套的电脑控制软件和USB线,再与电脑相连接之后,即可实现完全电脑控制。在DD模式中,您可以收发电子邮件,浏览WEB网页。


方便的呼号功能

在ID-1中,您可以编辑您的呼号进入主机程序中。当您发射“CQCQCQ"联系别的电台时,如果对方同样代D-STAR系统,即可在对方显示屏中显示您的呼号,并储存下来。


数字呼号静噪(DSQL)和数字编码静噪(CSQL)

只有您的呼号符合通讯条件,DSQL才自动打开静噪。如果您是一个俱乐部或者一个组织成员,您可以利用CSQL功能,您只需设置CSQL编码序号从00到99,这样可以进行选呼。当组内成员进行通讯时,可以避免不必要的干扰。


EMR 模式操作

当您需要对某一地区加强监控,统一进行指挥时,您可以利用EMR操作模式,它可以突破接收方设置的CSQL和DSQL等功能,甚至接收台可能正处于静音状态,但您依然可以发送信息给接收方。


DV 模式中短信功能

在DV模式中,用户可传输20字符的短信息


模拟FM方式操作

ID-1也可以在模拟FM方式下工作,跟其他模拟机进行通讯连接。ID-1带有CTCSS音频编码。


其他特点

  • 950bps 数据传输通信能力( DV 模式)
  • AFC 功能
  • S表静噪
  • 插入通信
  • 等待音 * 只限FM 和 数字话音.

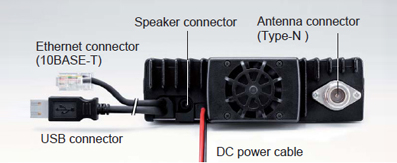

机器后部视图


性能指标

频率范围 : 240–1300MHz
发射模式 : FM, GMSK (Digital)
传输速率 :
Data 128kbps
Digital voice 4.8kbps
储存信道 : 100 regular 3 calls and 2 scan edges
频率步进 : 5, 6.25, 10, 12.5, 20, 25, 50, 100kHz
工作环境温度 : –10°C to +60°C; +14°F to +140°F
频率误差 : ±2.5ppm (–10°C to +60°C)
供电电压 : 13.8V DC ±15%
电流 :
Rx AF max. Less than 1.5A
Tx at 10W Less than 7.0A
天线阻抗 : 50Ω (Type-N)
外形尺寸 :
Main unit 141 × 40 × 165.8 mm;
59⁄16 × 19⁄16 × 617⁄32 in
Remote controller 150 × 50 × 49.5 mm;
529⁄32 × 131⁄32 × 115⁄16 in
重量 :
Main unit 1.2kg; 2.6lb
Remote controller 220g; 7.7oz

发射

调制系统 :
FM Variable reactance modulation
Digital Quadrature modulation
输出功率 : 10W/1W
最大频偏 : ±5.0kHz (FM)
杂波发射 : 低于 –50dB
mic接口 : 8针 (600Ω)

接收

中频 :
FM, Digital voice 243.95MHz/31.05MHz/450kHz
(1st/2nd/3rd)
Data 243.95MHz/10.7MHz (1st/2nd)
灵敏度 (FM: at 12dB SINAD, Digital: at BER 1×10–2) :
FM 低于 0.18μV
Digital Voice 低于 0.35μV
Data 低于1.58μV
静噪灵敏度 : 低于 0.18μV (FM, threshold)
选择性 :
FM 高于 12kHz/6dB
低于 30kHz/60dB
数据话音 高于 6kHz/6dB
低于 18kHz/50dB
数据 高于 140kHz/6dB
低于520kHz/40dB
杂波接收 : 高于 50dB
音频输出 : 高于 2.0W ,10% 失真,8Ω 阻抗
扬声器接口 : 2芯, 3.5 mm (1⁄8˝)/8Ω



配件供应 (* 为不同版本选配件.)

  • 麦克风
  • 外接扬声器, SP-22
  • 以太网网线
  • 电源线
  • USB延长线 (1.5 m; 4.9 ft)
  • 以太网线 (3 m; 9.8 ft)
  • 控制软件(CD)
  • 遥控器件 (RC-24)*
  • 工业扩展连接线 (2.5 m; 8.2 ft)*
软件系统
  • Microsoft® Windows® 98/98SE/Me/2000/XP
  • USB接口
  • 以太网接口 (DD模式 附件)
Applicable U.S. Military Specifications
Standard MIL 810 C MIL 810 D MIL 810 E MIL 810 F
Method Proc. Method Proc. Method Proc. Method Proc.
Low Pressure 500.1 I 500.2 I, II 500.3 I, II 500.4 I, II
High Temp. 501.1 I 501.2 I, II 501.3 I, II 501.4 I, II
Low Temp. 502.1 I 502.2 I, II 502.3 I, II 502.4-3 I, II
Temp. Shock 503.1 I 503.2 I 503.3 I 503.4 I
Solar Radiation 505.1 I 505.2 I 505.3 I 505.4 I
Humidity 507.1 I, II 507.2 II, III 507.3 II, III 507.4
Salt Fog 509.1 I 509.2 I 509.3 I 509.4
Dust 510.1 I 510.2 I 510.3 I 510.4 I
Vibration 514.2 VIII, X 514.3 I 514.4 I 514.5 I
Shock 516.2 I, II, V 516.3 I, IV 516.4 I, IV 516.5 I, IV

附件

  • HM-154 HM-154

    手持式麦克风


  • OPC-440 OPC-440

    mic延长线 5m


  • SP-10 SP-10

    外接扬声器


  • SP-22 SP-22

    外接扬声器



D-STAR 中继台

  • ID-RP2C中继台控制器ID-RP2C

    用于跟 ID-RP2V, ID-RP2D, ID-RP2L 和 PC连接


  • ID-RP2V ID-RP2V

    1.2GHz 数字语音中继


  • ID-RP2D ID-RP2D

    1.2GHz 数据中继台


  • ID-RP2L ID-RP2L

    10GHz 微波连接中继台



  • AH-106 抛物线天线 (ø800mm)
    AH-107
    抛物线天线 (ø450mm)
  • AH-108 1.2GHz 共用天线
